Dettagli del prodotto
Luogo di origine: Cina
Marca: LIANZHONG
Termini di pagamento e di spedizione
Quantità di ordine minimo: 1
Prezzo: negotiable
Termini di pagamento: L/C, T/T, D/P, D/A

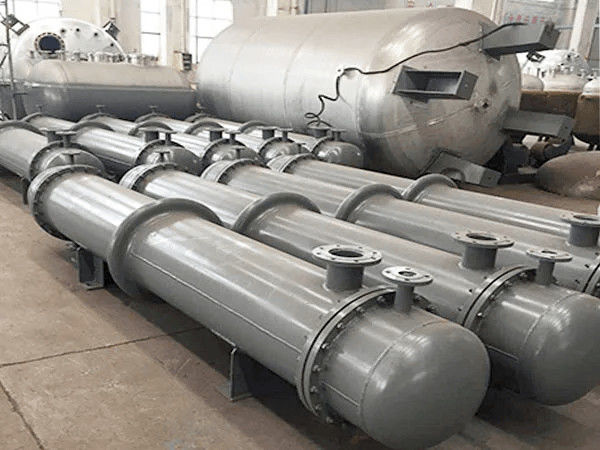

Come funziona uno scambiatore di calore tubulare
Uno scambiatore tubolare è un tipo di scambiatore di calore con tubi avvolti in un guscio.
Il principio dello scambiatore di calore a guscio e tubo si basa su un fascio di tubi disposti verticalmente o orizzontalmente all'interno di un cosiddetto guscio.
Funziona con lo scambio di calore tra due fluidi, uno è il "riscaldamento" e l'altro è il fluido "riscaldato".
I fluidi possono essere di diversa natura e lo scambiatore tubolare può essere utilizzato per lo scambio di gas/gas, liquido/liquido, liquido/gas, ecc.
Esistono sul mercato diverse categorie di scambiatori di calore a guscio e a tubo, ognuno dei quali è stato progettato per una specifica applicazione:
Condensatore: in questa configurazione, lo scopo dello scambiatore è di consentire la trasformazione di un gas in liquido.condensare il vapore su una superficie freddaIl condensatore è quindi un sistema di refrigerazione che consente uno scambio di calore tra un refrigerante e un mezzo esterno.garantire il cambiamento di stato del fluido a pressione costante e quindi il suo scaldamento e il suo raffreddamentoIn questo modo, il fluido lascia il condensatore in stato liquido e non più come gas.
Raffreddatore:Questa volta, il ruolo dello scambiatore è quello di raffreddare un liquido.
Caldaia:Lo scopo principale di questo processo è quello di vaporizzare parzialmente il fondo delle colonne di distillazione.Questo processo viene utilizzato anche per il riscaldamento.
Scaldaia:In grado di funzionare in condizioni estreme, il riscaldatore industriale ha lo scopo di riscaldare un volume di liquidi o gas.
Evaporatore:Il suo scopo è quello di concentrare una soluzione grazie al contributo di energia per effettuare un cambiamento di stato dalla fase liquida alla fase gassosa.
Cristalizzatore:In quest'ultima configurazione, lo scambiatore consente di isolare un prodotto per recuperarlo da una soluzione in forma solida.
| Diametro nominale | Numero di passaggio del tubo | Fabbricazione a partire da: | Area di trasferimento del calore
Valore nominale/valore calcolato |
Area di sezione del canale del condotto il flusso m/h quando la velocità di flusso del canale del condotto è di 0,5 m/s | Pressione nominale | |||||
| Lunghezza del tubo ((m) | φ25 × 2.5 | |||||||||
| 1500 | 2000 | 3000 | 4000 | 6000 | φ25×2 | |||||
| 159 | 1 | 14 | 1.51.62 | 22.17 | 33.27 | 0.0044/0.0049 | 7.92/8.82 | 0.25 | ||
| 219 | 1 | 26 | 3/3.00 | 4/4.02 | 6/6.06 | 8/8.1 | 0.0082/0.0090 | 14.76/16.20 | 0.6 | |
| 2 | 26 | 3/3.00 | 4/4.02 | 6/6.06 | 8/8.81 | 0.0041/0.0045 | 7.38/8.01 | 1.0 | ||
| 273 | 1 | 44 | 5/5.08 | 7/5.18 | 10/10.26 | 14/13.72 | 21/20.63 | 0.0138/0.0152 | 24.84/27.36 | 1.6 |
| 2 | 40 | 5/4.62 | 6/6.19 | 9/9.33 | 12/12.47 | 19/18.76 | 0.0063/0.0069 | 11.24/12.42 | 2.5 | |
| 325 | 1 | 60 | 7/6.93 | 9/9.28 | 14/14.00 | 19/18.71 | 28/28.13 | 0.0188/0.0208 | 33.84/37.44 | 0.6 |
| 2 | 56 | 6/6.47 | 9/8.66 | 13/13.05 | 17/17.46 | 36/26.26 | 0.0088/0.0097 | 15.84/17.46 | 1.0 | |
| 400 | 1 | 119 | 14/13.47 | 18/18.41 | 28/27.76 | 37/37.10 | 55/55.8 | 0.0374/0.0412 | 67.32/74.16 | 1.6 |
| 2 | 110 | 13/12.70 | 17/17.02 | 26/25.66 | 34/34.20 | 50/51.58 | 0.0173/0.0190 | 31.14/34.20 | 2.5 | |
| 500 | 1 | 185 | 45/4.15 | 55/57.68 | 85/86.74 | 0.0581/0.0641 | 104.58/115.38 | |||
| 2 | 180 | 40/41.99 | 55/57.68 | 85/86.74 | 0.0283/0.0312 | 50.94/56.16 | ||||
| 600 | 1 | 269 | 60/62.7 | 85/83.88 | 125/126.13 | 0.0845/0.0932 | 152.10/167.76 | |||
| 2 | 266 | 60/32.05 | 80/82.94 | 125/14.72 | 0.0418/0.0461 | 75.24/83.98 | ||||
| 700 | 1 | 379 | 90/88.41 | 120/118.17 | 175/177.71 | 0.0091/0.1313 | 214.38/236.34 | |||
| 2 | 358 | 85/83.51 | 110/111.62 | 165/167.85 | 0.0562/0.0620 | 101.16/111.60 | ||||
| 800 | 1 | 511 | 120/119.20 | 160/159.16 | 240/239.60 | 0.1605/0.1770 | 288.90/318.60 | |||
| 2 | 488 | 115/113.83 | 150/152.16 | 230/228.81 | 0.0767/0.0845 | 138.06/152.10 | ||||
| 900 | 1 | 649 | 150/151.39 | 200/202.36 | 305/304.3 | 0.2039/0.2248 | 367.02/404.46 | |||
| 2 | 630 | 145/146.96 | 195/196.44 | 295/295.40 | 0.0990/0.1091 | 178.20/196.38 | ||||
| 1000 | 1 | 805 | 185/187.78 | 250/251.00 | 375/377.45 | 0.2529/0.2788 | 455.22/501.74 | |||
| 2 | 792 | 185/184.75 | 245/246.95 | 370/371.36 | 0.1244/0.1374 | |||||
Caratteristiche principali:
1) Materiale: acciaio inossidabile e/o acciaio al carbonio, acciaio al manganese, rame e titanio, ecc.
2) Superficie dello scambiatore di calore: 1 - 500 mq
3) Forma: piastra di tubo fisso, testa galleggiante, tubo tipo U
4) Struttura: singolo canale, doppio canale e multicanale
5) Utilizzato per evaporazione, riscaldamento, condensazione, raffreddamento
Disponibili diverse specifiche in base alle esigenze del cliente.
I nostri servizi:
- Sì.
Assicurazione della qualità:Tutti i prodotti saranno sottoposti a un'ispezione di qualità dettagliata durante la produzione.
Prezzo del fabbricante: vendita diretta in fabbrica, prezzo competitivo.
1La vostra richiesta relativa ai nostri prodotti o prezzi verrà risolta entro 24 ore.
2Personale ben addestrato ed esperto per rispondere a tutte le vostre richieste in inglese fluente.
3. I progetti OEM e ODM sono molto graditi. Abbiamo un forte team di ricerca e sviluppo qui per aiutare.
4Buono servizio post-vendita offerto, per favore rivolgetevi se avete domande.
5Protezione dell'area di vendita, del disegno e di tutte le informazioni private.
- Oh, no.rSeminario
La nostra azienda
JIANGSU LIANZHONG METAL PRODUCTS (GROUP) CO., LTD.
Lianzhong si concentra da molti anni sulla ricerca e lo sviluppo di attrezzature per reazioni chimiche e ha una ricca esperienza nell'applicazione di reattori a bollitore, reattori di etoxilazione,Reattori a tubo e reattori a microcanale.
Lianzhong si concentra da molti anni sulla ricerca e lo sviluppo di attrezzature per reazioni chimiche e ha una ricca esperienza nell'applicazione di reattori a bollitore, reattori di etoxilazione,Reattori a tubo e reattori a microcanale.
Imballaggio e consegna
Domande frequenti
1. Q: Qual è il MOQ? Posso effettuare un piccolo ordine per favore?
R: Anche il piccolo ordine è benvenuto nella nostra azienda.
2. Q: Quanto tempo di garanzia possiamo avere per i miei ordini
R: Garanzia di un anno per tutti i prodotti, garanzia di 2 anni disponibile per alcuni ordini specifici.
3D: Che tipo di servizio può fornire?
A: Confirmeremo tutti i dettagli con voi prima del pagamento, qualsiasi cambiamento vi informeremo in anticipo,Qualsiasi progresso vi mostrerà foto e video per il vostro riferimento e vi farà sapere lo stato del vostro ordine- Vi invierà la bozza dei documenti per la vostra consultazione prima di rilasciare il documento ufficiale.
4- Q, come controlli la qualità?
A: abbiamo superato ISO 9001 Serviamo centinaia di clienti provenienti da oltre 40 paesi in tutto il mondo.
