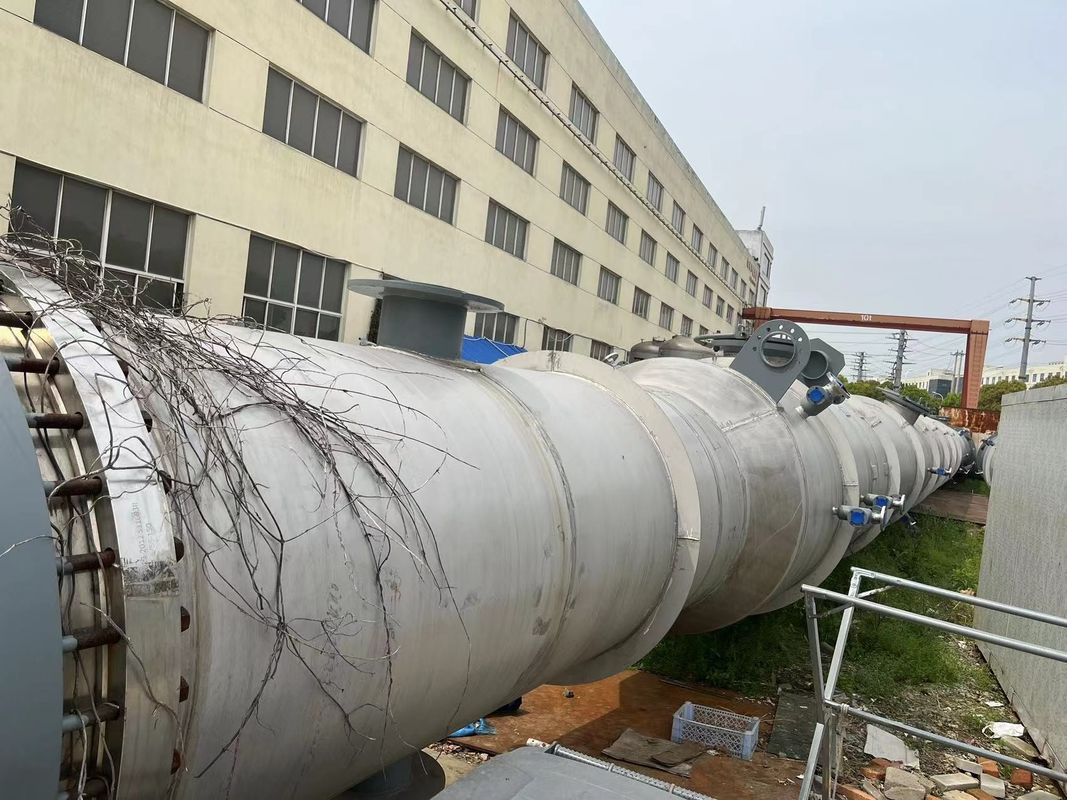

Scambiatore di calore tubolare per la produzione di prodotti chimici e alcolici

Principio di funzionamento dello scambiatore di calore tubulare

Lo scambiatore di calore tubolare è lo scambiatore di calore più utilizzato nella produzione di prodotti chimici e alcolici. È composto principalmente da guscio, piastra di tubo, tubo di scambio di calore, testa, deflettore e così via.Materiale richiesto, può essere realizzato in acciaio al carbonio ordinario, rame o acciaio inossidabile.

Durante lo scambio di calore, un fluido entra attraverso il tubo di collegamento della testa, scorre nel tubo e scorre attraverso il tubo di uscita all'altra estremità della testa.Un altro fluido entra attraverso l'ugello del guscio e scorre fuori da un altro ugello sul guscioQuesto si chiama il processo della conchiglia.

Struttura tubolare dello scambiatore di calore

La struttura dello scambiatore di calore tubolare è semplice, compatta ed economica, ma l'esterno del tubo non può essere pulito meccanicamente.,che è saldata rispettivamente alle due estremità del guscio e è collegata al coperchio superiore. Il coperchio superiore e il guscio sono dotati di un tubo di entrata e di uscita del fluido.

Una serie di deflettori perpendicolari al fascio del tubo sono di solito disposti all'esterno del tubo.mentre al di fuori del tubo ci sono due tipi di fluido con temperature diversePertanto, quando la differenza di temperatura tra la parete del tubo e la parete del guscio è grande, a causa dell'espansione termica dei due sono diversi, si genera una grande tensione termica,in modo che il tubo torce o allenta il tubo dalla piastra del tubo, o addirittura distrugge lo scambiatore di calore tubolare.

Il dispositivo di compensazione della temperatura è necessario per superare lo stress di temperatura, generalmente quando la temperatura della parete del tubo e della parete è superiore a 50 °C,lo scambiatore di calore tubolare deve avere un dispositivo di compensazione della temperatura per la sicurezza.

Tuttavia,il dispositivo di compensazione (giunto di espansione) può essere utilizzato solo quando la differenza di temperatura tra la parete della conchiglia e la parete del tubo è inferiore a 60 ~ 70 °C e la pressione del fluido nel percorso della conchiglia non è elevata;Quando la pressione nel passaggio della conchiglia supera 0,6 mPa,Altre strutture devono essere prese in considerazione perché l'anello di compensazione è troppo spessa ed è difficile espandersi e perdere la funzione di compensazione della temperatura..

- Oh, no.rSeminario

La nostra azienda

JIANGSU LIANZHONG METAL PRODUCTS (GROUP) CO., LTD.
Lianzhong si concentra da molti anni sulla ricerca e lo sviluppo di attrezzature per reazioni chimiche e ha una ricca esperienza nell'applicazione di reattori a bollitore, reattori di etoxilazione,Reattori a tubo e reattori a microcanale.
Lianzhong si concentra da molti anni sulla ricerca e lo sviluppo di attrezzature per reazioni chimiche e ha una ricca esperienza nell'applicazione di reattori a bollitore, reattori di etoxilazione,Reattori a tubo e reattori a microcanale.

Imballaggio e consegna

Domande frequenti

1. Q: Qual è il MOQ? Posso effettuare un piccolo ordine per favore?
R: Anche il piccolo ordine è benvenuto nella nostra azienda.

2. Q: Quanto tempo di garanzia possiamo avere per i miei ordini
R: Garanzia di un anno per tutti i prodotti, garanzia di 2 anni disponibile per alcuni ordini specifici.

3D: Che tipo di servizio può fornire?
A: Confirmeremo tutti i dettagli con voi prima del pagamento, qualsiasi cambiamento vi informeremo in anticipo,Qualsiasi progresso vi mostrerà foto e video per il vostro riferimento e vi farà sapere lo stato del vostro ordine- Vi invierà la bozza dei documenti per la vostra consultazione prima di rilasciare il documento ufficiale.

4- Q, come controlli la qualità?
A: abbiamo superato ISO 9001 Serviamo centinaia di clienti provenienti da oltre 40 paesi in tutto il mondo.
